مستشعر الأكسجين: 5 أدوار حاسمة في تحسين أداء المحول الحفاز ثلاثي الاتجاهات

مقدمة

أ محول حفاز ثلاثي الاتجاهات يعتمد هذا النظام على مزيج متوازن بدقة من الهواء والوقود لتحويل غازات العادم الضارة إلى مركبات أكثر أمانًا. ويلعب مستشعر الأكسجين، أو مستشعر لامدا، دورًا حاسمًا في هذه العملية. فهو يكشف مستوى الأكسجين في تيار العادم ويرسل بيانات فورية إلى وحدة التحكم الإلكترونية في المحرك (ECU). ثم تقوم وحدة التحكم الإلكترونية بضبط كمية الوقود للحفاظ على الاحتراق الأمثل وزيادة كفاءة المحرك إلى أقصى حد. محول حفاز ثلاثي الاتجاهات.

تستخدم المحركات الحديثة مستشعرين للأكسجين على الأقل. يتحكم المستشعر العلوي في كمية الوقود، بينما يقيم المستشعر السفلي أداء المحول الحفاز. يشكلان معًا نظام تحكم مغلق الحلقة يدعم تشغيل المحرك بثبات، ويقلل الانبعاثات بشكل موثوق، ويطيل عمر المحول الحفاز.

تشرح هذه المقالة كيفية عمل مستشعرات الأكسجين، وكيفية تفاعلها مع محول حفاز ثلاثي الاتجاهات، ولماذا هي مهمة للتحكم في الانبعاثات ولصحة المحرك بشكل عام.

1. أدوار مستشعرات الأكسجين في نظام العادم

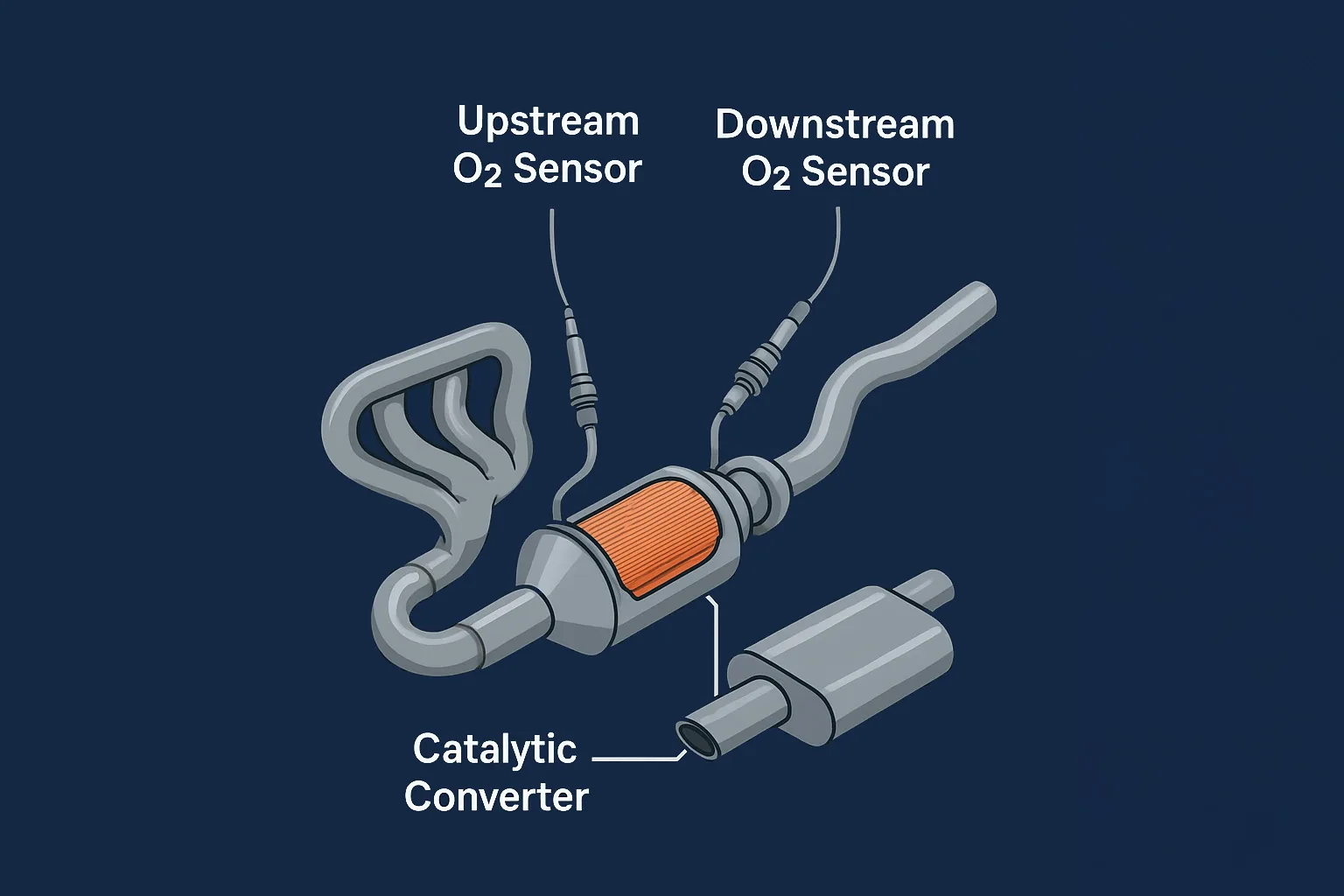

توضع مستشعرات الأكسجين في مجرى العادم. يقوم المهندسون بوضعها قبل وبعد محول حفاز ثلاثي الاتجاهات. يقوم كل مستشعر بمهمة مختلفة ويدعم استراتيجية التحكم في الانبعاثات بطريقة مختلفة.

1.1 مستشعر الأكسجين العلوي (المستشعر 1)

يقع حساس الأكسجين الأمامي قبل المحول الحفاز، مباشرةً على مشعب العادم. يقيس هذا الحساس غاز العادم الخام فور احتراقه، ويكشف كمية الأكسجين الحر المتبقية فيه، ويرسل إشارات متكررة إلى وحدة التحكم الإلكترونية.

تستخدم وحدة التحكم الإلكترونية هذه الإشارة لضبط حقن الوقود. وهي تستهدف النسبة المثالية للخليط. 14.7:1 (نسبة الهواء إلى الوقود) حيث أ محول حفاز ثلاثي الاتجاهات يعمل المحول بكفاءة قصوى. الخليط الغني يحتوي على وقود زائد، بينما الخليط الفقير يحتوي على هواء زائد. كلا الحالتين تؤديان إلى تدهور أداء المحول.

1.2 مستشعر الأكسجين في اتجاه مجرى الهواء (المستشعر 2)

يقع مستشعر الأكسجين الموجود أسفل المحول الحفاز. وهو لا يتحكم في خليط الهواء والوقود، بل يراقب كفاءة المحول.

يُقلل المحول السليم من تقلبات الأكسجين في العادم. عندما يختلف قياس الأكسجين في الجزء العلوي من نظام العادم اختلافًا كبيرًا عن قياس الأكسجين في الجزء السفلي، يعمل النظام بشكل صحيح. أما عندما يُظهر مستشعر الجزء السفلي تقلبات مفرطة، فقد يكون المحول متدهورًا أو متضررًا حراريًا.

2. التحكم ذو الحلقة المغلقة في أنظمة المحولات الحفازة ثلاثية الاتجاهات

تستخدم المحركات الحديثة استراتيجية تحكم ذات حلقة مغلقة. تقوم وحدة التحكم الإلكترونية (ECU) بقراءة بيانات مستشعر الأكسجين باستمرار وتعديل حقن الوقود للحفاظ على نسبة الهواء إلى الوقود الصحيحة.

2.1 أهمية إشارات مستشعر الأكسجين الدقيقة

إذا تدهورت حالة حساسات الأكسجين، يفقد نظام الحلقة المغلقة دقته. وقد يقوم كمبيوتر السيارة بحقن كمية وقود زائدة أو ناقصة، مما يزيد الانبعاثات ويُجهد المحول الحفاز.

3. كيف تعمل أجهزة استشعار الأكسجين: التفسير العلمي

تستخدم مستشعرات الأكسجين عنصرًا خزفيًا مطليًا بمعادن ثمينة. وتستخدم معظم المستشعرات خزفي الزركونيا. تعمل هذه المادة كبطارية كهروكيميائية مصغرة عند تسخينها.

3.1 تغير الجهد بناءً على مستوى الأكسجين

عندما يلامس غاز العادم الطلاء الخزفي الساخن، يقوم المستشعر بتوليد جهد كهربائي:

• انخفاض الأكسجين ← ارتفاع الجهد
• ارتفاع نسبة الأكسجين ← انخفاض الجهد

تقوم وحدة التحكم الإلكترونية بتفسير هذه التغييرات على أنها ظروف غنية أو فقيرة.

3.2 الحاجة إلى درجة حرارة مناسبة

يجب أن تصل المادة الخزفية إلى درجة حرارة عالية لإنتاج إشارات دقيقة. تتضمن أجهزة الاستشعار الحديثة سخانًا مدمجًا للوصول إلى درجة حرارة التشغيل بسرعة.

3.3 لماذا تتذبذب مستشعرات الأكسجين

تتنقل مستشعرات الأكسجين بسرعة بين الجهد العالي والمنخفض. يساعد هذا التذبذب وحدة التحكم الإلكترونية في الحفاظ على الخليط بالقرب من النقطة المتكافئة.

4. التفاعل بين مستشعرات الأكسجين والمحول الحفاز ثلاثي الاتجاهات

كفاءة محول حفاز ثلاثي الاتجاهات يعتمد ذلك على التحكم الدقيق في نسبة الهواء إلى الوقود. يقوم المحول بثلاث تفاعلات رئيسية:

1. أكسدة الهيدروكربونات
2. أكسدة أول أكسيد الكربون
3. اختزال أكاسيد النيتروجين

لا تحدث هذه التفاعلات بكفاءة إلا عندما تظل مستويات الأكسجين مستقرة.

4.1 أعطال الإشعال، وتراكم الكربون، وتلف المحول الحفاز

يؤدي الخليط الغني إلى دخول وقود غير محترق إلى المحول الحفاز، حيث يحترق هذا الوقود داخله مُولِّداً حرارة زائدة. أما الخليط الفقير فيزيد من أعطال الاحتراق ويرفع انبعاثات أكاسيد النيتروجين.

4.2 لماذا تحمي مستشعرات الأكسجين المحول؟

تحمي مستشعرات الأكسجين المحول عن طريق منع ظروف الاحتراق الغنية والفقيرة، والحد من تراكم الكربون، وتحديد أعطال المحول.

5. معلومات فنية إضافية حول وضع أجهزة الاستشعار

تستخدم العديد من المركبات أكثر من مستشعرين للأكسجين. أما المحركات ذات الشكل V فتضع المستشعرات على كلا جانبي المحرك.

5.1 أنواع تكوينات المستشعرات

5.2 متى تؤثر أجهزة الاستشعار على الأداء

يؤدي عطل في حساس ما قبل المحرك إلى انخفاض قوة المحرك وكفاءة استهلاك الوقود. أما عطل في حساس ما بعد المحرك فيؤثر على اختبارات الانبعاثات.

6. مستشعرات الأكسجين الذكية وتقنية المحرك الحديثة

تستخدم المحركات الحديثة مستشعرات أكسجين واسعة النطاق. تقيس هذه المستشعرات الأكسجين بدقة أكبر.

6.1 فوائد أجهزة الاستشعار ذات النطاق العريض

• قياس الأكسجين المستمر
• التحكم الدقيق في نسبة الهواء إلى الوقود
• كفاءة أعلى للمحول الحفاز
• استجابة محسّنة للمحرك
• الامتثال لمعايير الانبعاثات الصارمة

7. متى ولماذا تحتاج مستشعرات الأكسجين إلى الاستبدال

تتدهور مستشعرات الأكسجين بسبب الحرارة والاهتزاز وتلوث الوقود.

علامات عطل المستشعر

• ضعف الاقتصاد في استهلاك الوقود
• خمول غير منتظم
• زيادة الانبعاثات
• زمن رد الفعل البطيء
• تشغيل الحلقة المغلقة المؤجلة

يحمي الاستبدال المنتظم محول حفاز ثلاثي الاتجاهات.

خاتمة

تُعدّ حساسات الأكسجين مكونات أساسية في أي نظام محول حفاز ثلاثي الاتجاهات. فهي تقيس مستويات الأكسجين، وتُرسل بيانات إلى وحدة التحكم الإلكترونية، وتحافظ على النسبة المثالية للوقود. وتساهم الحساسات السليمة في كل من المنبع والمصب في تحسين كفاءة الاحتراق، وحماية المحول، وتقليل الانبعاثات.
